                丹佛斯FC300系列變頻器的閉環過程控制功能




            時間：2018-02-08    作者：津信變頻    點擊：次







            一、 概述：

丹佛斯 FC300 系列變頻器具有響應時間快、功能強大等特點，通過內置的單回路 PID

調節器，可以實現工業上恒壓力、恒溫度、恒流量等過程控制。



二、 接線方式：

以民用供水系統恒壓控制為例，由電位器作壓力給定，反饋信號為 4-20 mA / 0-6 bar。

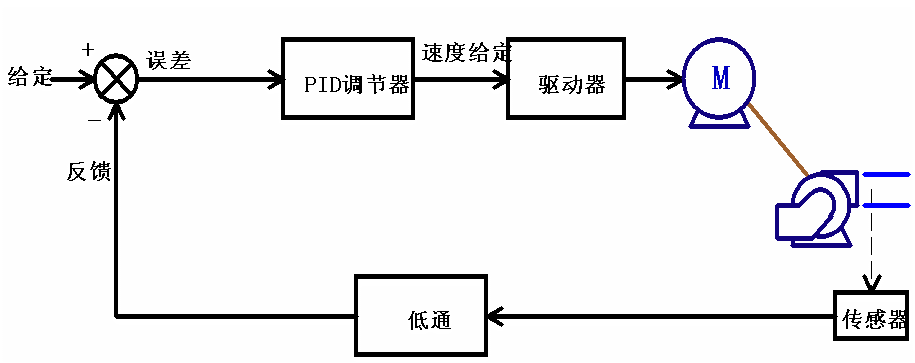

	圖 1，PID 調節框圖

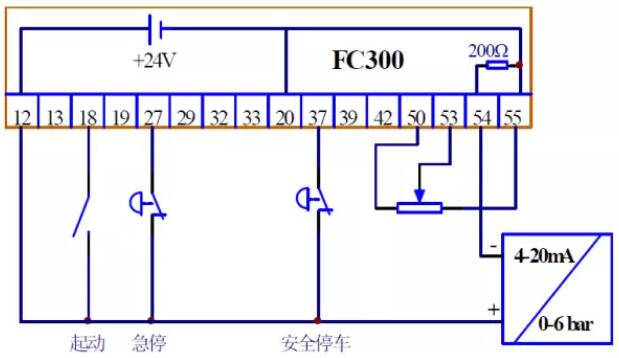

	圖 2，接線圖



三、 參數設置：

首先端子 54 切換到電流輸入。









				參數號碼

				參數名稱

				出廠值 [代碼]

				設定值 [代碼]







				0-02

				電機速度單位



				RPM [0]



				Hz [1]







				1-00

				控制方式選擇

				開環速度控制 [0]

				閉環過程控制 [3]







				3-01

				參考值反饋單位



				% [1]



				Bar [5]







				3-03

				最大參考值



				1500



				6.0 bar







				3-15

				參考來源 1

				模擬量輸入端子 53 [1]

				模擬量輸入端子 53 [1]







				4-12

				電機速度下限



				0 Hz



				15 Hz







				4-14

				電機速度上限



				120 Hz



				50 Hz







				6-10

				端子 53 低電壓



				0.07 V



				0.07 V







				6-11

				端子 53 高電壓



				10.0 V



				10.0 V







				6-14

				端子 53 參考/反饋低



				0



				0 bar







				6-15

				端子 53 參考/反饋高



				1500



				6.0 bar







				6-22

				端子 54 低電流



				0.14 mA



				4.0 mA







				6-23

				端子 54 高電流



				20.0 mA



				20.0 mA







				6-24

				端子 54 參考/反饋低



				0



				0 bar







				6-25

				端子 54 參考/反饋高



				1500



				6.0 bar







				6-26

				端子 54 濾波時間



				0.001 s



				0.1 s







				7-20

				過程反饋源 1

				無功能 [0]

				模擬量輸入端子 54 [2]







				7-30

				過程 PID 正常/反向控制

				正常 [0]

				正常 [0]







				7-31

				過程 PID 防積分飽和

				開 [1]

				開 [1]







				7-32

				過程 PID 啟動速度



				0.00



				15.00 Hz







				7-33

				過程 PID 比例增益



				0.01



				0.3







				7-34

				過程 PID 積分時間



				Off



				8.0 s







				7-35

				過程 PID 微分時間



				0 s



				0 s







				7-36

				過程 PID 微分增益極限



				5.0



				5.0





















如果壓力給定不由電位器，而使用內部預置給點則設置預置給點參數。









				參數號碼

				參數名稱

				出廠值 [代碼]

				設定值 [代碼]







				3-10.0

				預置給點 1



				0

				100%對于 6Bar
